电压表如何选择 电压表使用方法是什么

发表时间:2020-01-09 18:00:46 199 0 #电压表论坛#

电压表指的是对电压大小进行测量的仪表产品,具有性能稳定、测量精确度高、维护简便、可靠性高、使用灵活等优点。很多人对电压表虽然知道,但是不是很熟悉,不知道如何选择,还有大家使用产品时需要掌握正确的使用方法,下面小编就来给大家仔细的介绍一下电压表。

01 电压表是什么

电压表是测量电压的一种仪器。由永磁体、线圈等构成。电压表是个相当大的电阻器,理想的认为是断路。初中阶段实验室常用的电压表量程为0~3V和0~15V。电压表如何选择 电压表使用方法是什么

02 电压表工作原理

传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应。电流越大,所产生的磁力越大,表现出的就是电压表上的指针的摆幅越大,电压表内有一个磁铁和一个导线线圈,通过电流后,会使线圈产生磁场,线圈通电后在磁铁的作用下会发生偏转,这就是电流表、电压表的表头部分。

由于电压表要与被测电阻并联,所以如果直接用灵敏电流计当电压表用,表中的电流过大,会烧坏电表,这时需要在电压表的内部电路中串联一个很大的电阻,这样改造后,当电压表再并联在电路中时,由于电阻的作用,加在电表两端的电压绝大部分都被这个串联的电阻分担了,所以通过电表的电流实际上很小,所以就可以正常使用了。电压表如何选择 电压表使用方法是什么

03 电压表的分类

用于测量直流电压、交流电压的机械式指示电表。分为直流电压表和交流电压表。

1 直流类型

主要采用磁电系电表和静电系电表的测量机构。磁电系电压表由小量程的磁电系电流表与串联电阻器(又称分压器)组成,最低量程为十几毫伏。为了扩大电压表量程,可以增大分压器的电阻值。例如用50微安的电流表形成250伏的电压表时,要使分压器与测量机构的总电阻值为250/[50×10^(-6)]=5×10^6欧=5兆欧,这相当于电压表的内阻为20千欧/伏。为了避免电压表的接入过多影响原工作状态,要求电压表有较高的内阻。用几个电阻组成的分压器和测量机构串联,可形成多量程电压表。静电系电压表的最低量程为几十伏,扩大量程是靠改变电表内部结构和极间距离来达到。此外,电磁系电表的测量机构在理论上也可用于测量直流电压。电压表如何选择 电压表使用方法是什么

2 交流类型

主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。除静电系电压表外,其他系电压表都是用小量程电流表与分压器串联而成。也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。这些系的交流电压表难于制成低量程的,最低量程在几伏到几十伏之间,而最高量程则约为1~2千伏。静电系电压表的最低量程约为30伏,而最高量程则可达很高。电力系统中用的高压电压表是由电压额定量程为 100伏的电磁系电压表,结合适当电压变比的电压互感器组成。由于受测量机构线圈电感的限制,电磁系电压表、电动系电压表的使用频率范围较窄,上限频率低于1~2千赫。电动系略优于电磁系。静电系和热电系电压表的使用频率范围都较宽。整流式电压表的上限使用频率约几千赫,但要注意,仅当交流电压为正弦波形时,整流式电表读数才是正确的。各系电压表的各系电压表的量程,使用频率范围、内阻以及能达到的最高准确级见表。电压表如何选择 电压表使用方法是什么

3 数显类型

数显电压表是用模/数转换器将测量电压值转换成数字形式并以数字形式表示的仪表适合环境温度0~50℃湿度85%以下使用,在因磁场或高频仪器,高压火花,闪电等原因引起电压异常时,在外部请使用电源线滤波器或非线性电阻等干扰吸收电路。

04 电压表选购要点

1 准确度

作为标准表或精密测量时,可选用0.1级或0.2级的仪表;实验室可选用0.5级或1.0级的仪表;一般的工程测量可选用1.5级以下的仪表。

与仪表配合使用的附加装置,如分流电阻、分压电阻、仪用互感器等,其准确度等级应比仪表本身的准确度等级高2~3挡,才能保证测量结果的准确度。

2 内阻

电压表测量电压时要并联在电路中。为了使电压表测量时不影响电路的状态,电压表的内阻要尽可能的大,或者说,电压表的内阻与负载阻抗相比要大得多。

3 检测电压的量程

测量电压时应根据所测电压的高低选择合适的表型和量程。在对电压表进行选型和量程的选择时,检测电压的量程要大于所测量的最大电压值,且应使指针的示值尽量靠近满度值,一般采用满度值的三分之二到满度值的范围,以减小误差。电压表如何选择 电压表使用方法是什么

05 电压表的使用方法

1、观察指针是否指在“零”刻度线处,若没有,需要调节调零按钮先将指针调“零”。

2、电压表必须和被测用电器并联。

a、如果电压表和被测用电器串联,会导致电压表的示数等于电源电压,小灯泡不发光。

b、可以将电压表直接接在电源两级之间,这样可以测出电源的电压值。

3、必须让电流从电压表的正极(红色接线柱)进入,再从负极(黑色接线柱)流出。

注意:如果电压表的正负极接反,指针会反转。

4、必须正确选择电压表的量程。

a、再能估测电压大小的情况,先估测,在选择合适的量程。

b、无法估测时,利用试触法选量程。电压表如何选择 电压表使用方法是什么

试触法选量程的具体操作方法:

(1):首先接0—15v的量程,将开关迅速闭合并断开,眼睛观察指针是否超过最大量程的刻度线,若超过需要换用更大量程的电压表。

(2):如果指针的偏转没有超出量程,但电压表示数大于3v,应接0—15v 的量程。

(3):如果电压表示数小于3v,应接0—3v 的量程。

06 小编推荐

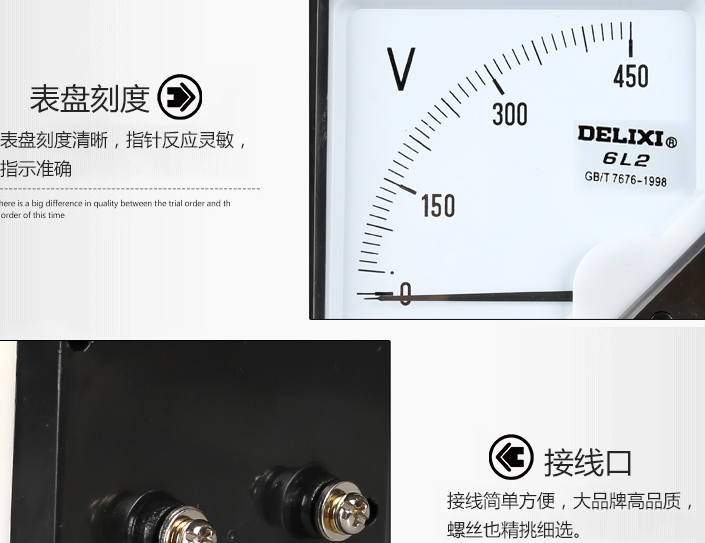

1 德力西电压表

参考价格:29.32

电压表如何选择 电压表使用方法是什么表盘刻度清晰,指针反应灵敏,指示准确;接线简单方便,大品牌高品质,螺丝也精挑细选;产品附带螺栓紧固安装座子。

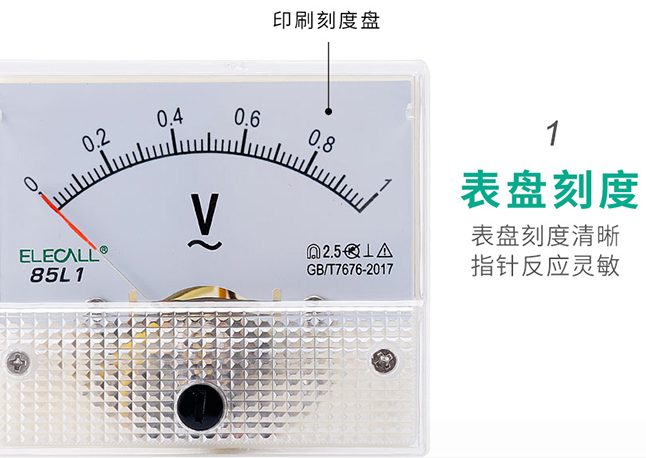

2 伊莱科交流电压表

参考价格:19

电压表如何选择 电压表使用方法是什么

交流电压表,系安装式直接作用模拟指示电压表。主要用于直接测量电气线路中的电压、具有结构简单、安装方便、刻度清晰、美观大方等特点。可在输配电系统中的一些电力设备装置及电气仪器上使用。

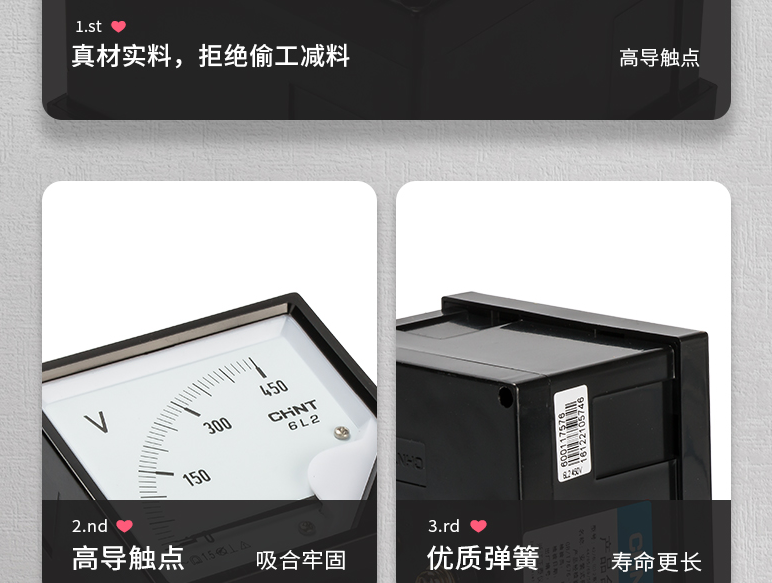

3 正泰电压表 6L2-V 指针式 450V

参考价格:26

电压表如何选择 电压表使用方法是什么

真材实料,拒绝偷工减料,高导触点,吸合牢固,优质弹簧,寿命更长。
